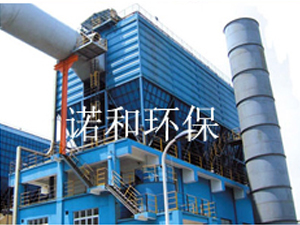

GMC型高溫脈沖布袋除塵器

其在水泥行業對立窯、烘干機、熟料冷卻機等的廢氣除塵中都能穩定的運行，且排放濃度低于100mg/Nm3。

產地：河北省>泊頭市供應商：諾和環保設備

技術咨詢熱線：

0317-8315225

傳真：

0317-8315251

QQ：

2680390260

GMC型高溫脈沖布袋除塵器詳細內容介紹

一、概述
GMC型脈沖袋式除塵器是泊頭諾和環保設備有限公司引進、消化、吸收德國具有上世紀九十年代_技術，并結合中國特點，自行研制出來的一種新型收塵器。脈沖袋式除塵器類型收塵器是采用高壓（0.5~0.4MPa）大流量脈沖閥逐條除塵濾袋噴吹清灰的技術。能夠從大量細粉塵（顆粒 £ 5μm，含量 ³ 70%以上）的氣體中，把99.9%以上的粉塵收集下來。其在水泥行業對立窯、烘干機、熟料冷卻機等的廢氣除塵中都能穩定的運行，且排放濃度低于100mg/Nm 3 。該類型收塵器具有國內_水平。目前在新的環保條件下，不僅廣泛用于水泥廠的粉塵治理，而且廣泛用于非金屬礦微粉深加工領域，在電力、化工、冶金、鋼鐵等行業也有較好的應用前景。
二、構造及工作原理
1、脈沖袋式除塵器結構      該設備主要有以下部分組成：
（1）箱體：包括袋室、預收塵室、凈氣室、多孔板、除塵布袋、濾袋骨架。箱體設計耐壓9000Pa。
（2）噴吹系統：主氣管、噴吹管、脈沖閥、控制儀。
（3）灰斗及排灰部分有兩種形式：一種為灰斗直接與卸灰閥連接，另一種為灰斗通過輸送設備（如螺旋輸送機）與卸灰閥連接。      脈沖袋式除塵器本體為全剛結構設計，花板用冷沖壓型工藝，既增加強度又能_設備質量。本型號脈沖袋式塵器除處理常溫氣體外，其結構形式也適合處理高溫氣體，此時外殼如需保溫可采用LBY型輕質巖棉板雙層保溫，外殼采用δ=0.5mm鍍鋅板保護，并采用抽拉鉚釘新工藝安裝，并根據使用環境選用不同的濾料及過濾風速。
   2、工作原理       含塵氣體進入收塵器已擴大的灰斗進行預收塵，通過導流板均布于各條除塵濾袋之間，粉塵阻留于濾袋外表面，為使設備阻力不_1200Pa，高壓氣體經電磁閥產生脈噴，使氣包內壓縮空氣（0.5~0.7MPa)，由噴吹管孔眼噴出（稱一次風）通過文氏管誘導數倍于一次風的周圍空氣（稱二次風）進入除塵布袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，達到清灰的目的。使用微機自動控制裝置，根據粉塵隨意調整清灰周期和脈噴時間，使收塵器在指定范圍內運行。
2、選型參數及選型原則
（1）脈沖袋式除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的量大數值，按略小于技術性能表中的數值為原則，其相對應的脈沖袋除塵器型號，即為所需要的脈沖除塵器型號，采用的除塵濾袋根據入口濃度、氣體溫度、濕度含量確定。
（2）表中的耗氣量為工廠集中供氣的情況，如單獨使用空氣機時，實際的耗氣量要增大到表中數值的1.5倍。
（3）壓縮空氣耗氣量欄中，所提出的耗氣量為該型號設備的耗氣量。
3、設備外形及基礎見附圖，我廠還可根據用戶場地情況設計符合用戶要求的收塵器。

GMC型高溫脈沖袋式收塵器技術性能表

	GMC60-2	GMC60-3	GMC60-4	GMC60-5	GMC70-5
處理風量m 3 /h	10000～16000	15000～25000	20000～33000	26000～41000	32000～48000
總過濾面積m 2	184	267	368	459	536
過濾風速m/min	0.91～1.45	0.91～1.45	0.91～1.51	0.91～1.49	0.94～1.49
濾袋數量（條）	120	180	240	300	350
阻力Pa	≤1200
入口濃度g/m 3 n	≤200
出口濃度mg/m 3 n	≤60
噴吹壓力(MPa)	0.5-0.7
承受壓力Pa	9000
脈沖閥數量	10	15	20	25	25
耗氣量m 3 /min	0.65	1.01	1.37	1.73	2.09
保溫面積m 2	44	50	82	96	112
設備重量 kg	6600	8250	10500	13250	15500
所耗功率（KW）	2.2	2.2	5.2	5.2	5.2

  注：

⒈表中設備重量不含爬梯用戶自備；

⒉設備支腿安裝高度如有特殊要求，定貨時須說明；

⒊所耗功率不含壓縮空氣耗電。
GMC型高溫脈沖袋式收塵器技術性能表

	GMC70-6	GMC70-7	GMC70-8	GMC60-2×5	GMC70-2×5
處理風量m 3 /h	38000-57000	44000-67000	51000-77000	55000-82000	64000-96000
總過濾面積m 2	643	750	857	918	1070
過濾風速m/min	1.00-1.49	0.98-1.48	0.99-1.50	1.00-1.49
濾袋數量（條）	420	490	560	600	700
阻力Pa	≤1200
入口濃度g/m 3 n	≤200
出口濃度mg/m 3 n	≤60
噴吹壓力(MPa)	0.5-0.7
承受壓力Pa	9000
脈沖閥數量	30	35	40	50	50
耗氣量m 3 /min	2.08	2.10	2.10	2.10	2.10
保溫面積m 2	125	138	153	185	210
設備重量 kg	17500	20500	23500	25500	29800
所耗功率（KW）	5.2	8.1	9.7	10.4	10.4
